O que é trefilar e como funcionam as trefiladeiras

O que é desenho de fio?

Trefilar fio é o processo de reduzir uma haste ou fio de metal a um diâmetro menor, puxando-o através de uma série de matrizes cônicas sob tensão. O resultado é um fio com tolerâncias dimensionais mais restritas, melhor acabamento superficial e propriedades mecânicas aprimoradas em comparação com a haste original. Este processo de trabalho a frio é fundamental para a fabricação de fios elétricos de cobre, cabos de aço, condutores de alumínio, molas de aço inoxidável e inúmeros outros produtos utilizados nas indústrias de construção, automotiva, eletrônica e telecomunicações.

Em termos práticos, uma barra de aço de 6,5 mm de diâmetro pode ser trefilada até 0,10 mm através de passes sucessivos, alcançando uma redução de área total superior a 99%. O processo funciona porque o metal é dúctil – ele se deforma plasticamente sem fraturar quando puxado através de uma matriz em um ângulo e velocidade controlados.

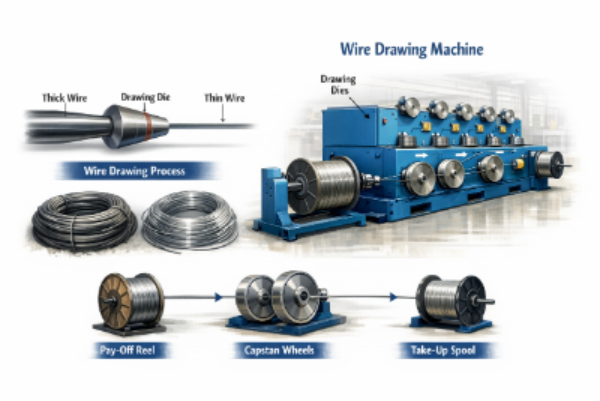

Como funciona o processo de trefilação passo a passo

O processo de trefilação segue uma sequência bem definida que transforma o estoque bruto de vergalhões em arame acabado com especificações precisas:

1. Preparação da haste: A haste de entrada (normalmente de 5,5 a 13 mm) é limpa por decapagem ácida ou descalcificação mecânica para remover incrustações e óxidos que danificariam as matrizes.
2. Apontando: Uma extremidade da haste é cônica (pontiaguda) para que possa ser enfiada na primeira matriz e presa pelo bloco de desenho.
3. Lubrificação: O fio passa por uma caixa de lubrificante (sabão em pó seco, emulsão de óleo ou lubrificante úmido) para reduzir o atrito e o desgaste da matriz.
4. Morrer desenho: O fio é puxado através de uma matriz endurecida – normalmente carboneto de tungstênio para tamanhos pesados e diamante policristalino (PCD) para fio fino – reduzindo a área da seção transversal em 10–30% por passagem.
5. Recozimento intermediário (se necessário): Após um trabalho significativo a frio, o fio é amolecido em um forno (600–900°C para aço) para restaurar a ductilidade antes de trefilação adicional.
6. Enrolando: O fio acabado é enrolado em bobinas ou carretéis com tensão controlada para envio ou processamento posterior.

Cada passagem da matriz endurece o metal, aumentando a resistência à tração. Fio de aço de alto carbono trefilado até 2 mm, por exemplo, pode atingir resistência à tração de 1.800–2.200 MPa — muito superior aos 600–900 MPa da barra laminada a quente original.

O que é uma trefilaria?

Uma trefiladeira é um equipamento industrial que mecaniza e automatiza o processo de trefilação, puxando o fio através de uma ou múltiplas matrizes em velocidades controladas usando cabrestantes motorizados ou blocos de trefilação. As máquinas modernas variam desde blocos de matriz única usados ​​para quebra de hastes pesadas até trefiladeiras contínuas de arame fino de 25 matrizes, capazes de produzir arame mais fino que um fio de cabelo humano a velocidades superiores a 3.000 m/min.

As trefiladeiras são categorizadas por material (aço, cobre, alumínio), faixa de diâmetro do fio, número de passagens de trefilação (matrizes) e configuração do acionamento. A seleção do tipo de máquina correto determina diretamente a produtividade, a qualidade do fio e o consumo de energia.

Principais tipos de trefiladeiras

Diferentes aplicações exigem diferentes configurações de máquina. A tabela abaixo resume os tipos mais comuns:

Máquinas de trefilação a seco versus úmido

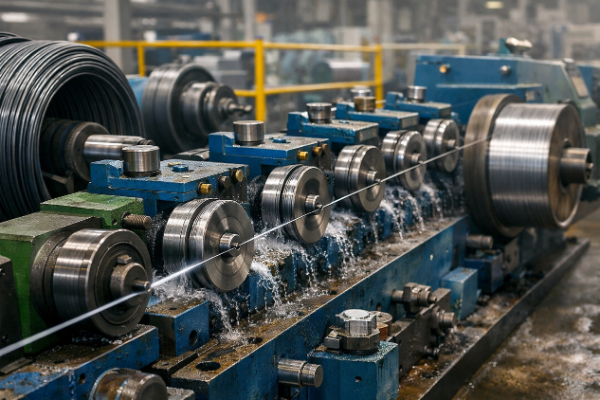

O método de lubrificação divide as máquinas em duas famílias principais. Máquinas de trefilação a seco usam lubrificantes em pó (sabão, cal, bórax) e são padrão para fios de aço até cerca de 0,5 mm. Máquinas de trefilação úmida submerja as matrizes e os cabrestantes em uma emulsão de óleo-água, permitindo a trefilação de fios finos e ultrafinos em velocidades muito altas com resfriamento e vida útil da matriz superiores.

Componentes principais de uma trefiladeira

Compreender a anatomia da máquina ajuda os operadores a solucionar problemas e otimizar o desempenho:

• Matriz de desenho: A ferramenta principal — uma ponta (carboneto de tungstênio ou diamante PCD) montada em uma caixa de aço. A geometria da matriz (ângulo de aproximação normalmente de 6 a 15°, comprimento do rolamento) determina a qualidade da deformação e a vida útil da matriz.
• Desenho cabrestante/bloco: Um tambor giratório que aplica tensão para puxar o fio através da matriz. O diâmetro e o acabamento superficial afetam o enrolamento e o deslizamento do fio.
• Suporte de pagamento: Segura e controla a bobina de alimentação, mantendo a tensão traseira correta para evitar o colapso da bobina ou o fio torcido na entrada.
• Sistema de lubrificação: Caixas de matrizes para máquinas secas ou tanque de recirculação de emulsão com filtração para máquinas úmidas. Lubrificante contaminado causa defeitos superficiais e fios quebrados.
• Recolhimento/spooler: Enrola o fio acabado em bobinas ou bobinas com tensão controlada. O deslocamento preciso garante o enrolamento uniforme da camada.
• Sistema de acionamento: Os inversores de frequência variável (VFDs) CA permitem o controle preciso da velocidade do cabrestante e a sincronização da velocidade em vários blocos de desenho, o que é fundamental para evitar a quebra do fio.
• Sistema de refrigeração: Cabrestantes ou porta-matrizes resfriados a água dissipam o calor gerado pela deformação e fricção, protegendo as propriedades do fio e a geometria da matriz.

Projeto de matriz de trefilação e redução de área

A matriz é o consumível mais crítico na trefilação. Sua geometria controla a eficiência da deformação, a qualidade da superfície e as propriedades mecânicas do fio.

Morrer Zonas

Uma matriz de desenho padrão possui quatro zonas distintas:

• Zona de entrada/campainha: Guia o fio para dentro da matriz sem contato brusco.
• Zona de aproximação/redução: A superfície angular (normalmente 2α = ângulo total incluído de 12–24° para aço) onde ocorre a redução real do diâmetro.
• Zona de rumo/terra: Uma curta seção paralela que dimensiona o fio até o diâmetro final e melhora a circularidade. O comprimento típico é de 25–35% do diâmetro de saída.
• Zona de alívio de saída/volta: Evita arranhões nos fios na saída e facilita a remoção da película lubrificante.

Redução de área por passagem

A redução de área (r) é calculada como: r = (A₀ - A₁) / A₀ × 100% , onde A₀ é a seção transversal de entrada e A₁ é a seção transversal de saída. Os valores típicos são:

• Cobre macio e alumínio: 20–35% por passagem
• Aço de baixo carbono: 15–25% por passagem
• Alto carbono ou aço inoxidável: 10–18% por passagem
• Fio ultrafino (metais preciosos): 5–12% por passagem

A redução excessiva por passagem aumenta o risco de defeitos de ruptura central e quebras de fio, especialmente em materiais com alto teor de carbono.

Velocidade da trefiladeira e produção

A velocidade da máquina é um dos parâmetros mais importantes que afetam a produtividade e a qualidade do fio. A velocidade de trefilação varia enormemente dependendo do material e do tamanho do fio:

Máquinas de alta velocidade exigem lubrificação, resfriamento e materiais de matriz proporcionalmente avançados para manter uma qualidade consistente. Aumentar a velocidade em apenas 20% sem resfriamento adequado pode aumentar a temperatura da matriz em 80–120°C , acelerando rapidamente o desgaste.

Defeitos comuns de trefilação de fios e como evitá-los

Mesmo máquinas bem conservadas podem produzir fios defeituosos se os parâmetros do processo variarem. Reconhecer as causas dos defeitos acelera a ação corretiva:

• Quebra de fio: Mais comumente causado por redução excessiva por passe, matrizes desgastadas ou dimensionadas incorretamente, costuras superficiais na haste de entrada ou lubrificação inadequada. A taxa de quebra acima de 1 quebra por tonelada sinaliza um problema sistêmico.
• Variação de diâmetro (ovalidade): Resulta de zona desgastada do rolamento da matriz, tensão irregular do cabrestante ou vibração. Fio magnético de cobre com ovalização acima de 0,5% causa falhas de isolamento em motores.
• Arranhões e costuras superficiais: Causado por cortes na matriz, lubrificante contaminado ou detritos na caixa da matriz. Crítico para fios de aço inoxidável e de uso médico.
• Explosões centrais (rachaduras Chevron): Fraturas internas invisíveis na superfície, causadas por ângulos elevados da matriz combinados com baixa redução. Particularmente perigoso em fios de concreto protendido.
• Fissuração por tensão residual: O trabalho a frio excessivo sem recozimento intermediário cria altas tensões internas que causam trincas retardadas nas bobinas após a trefilação.

Materiais comumente processados por trefiladeiras

As trefiladeiras processam uma ampla gama de metais, cada um com desafios distintos:

• Aço de baixo carbono (≤0,10% C): Usado para pregos, malhas, arame farpado e engenharia geral. A alta ductilidade permite grandes reduções por passe.
• Aço de alto carbono (0,60–0,95% C): Usado para arame de mola, talão de pneu, fio de PC e cordas. Requer controle rígido de patenteamento (tratamento térmico) antes do desenho para atingir a microestrutura necessária.
• Aço inoxidável: O trabalho endurece muito rapidamente; requer recozimento frequente e lubrificantes especializados (óleos clorados ou revestimento de oxalato).
• Cobre e ligas de cobre: O fio trefilado não ferroso de maior volume em todo o mundo. O cobre macio não requer recozimento entre passes para reduções moderadas, mas deve ser recozido para manter a condutividade para classes elétricas.
• Alumínio e ligas de alumínio: Desenhado para linhas de energia aéreas (condutores AAC, AAAC, ACSR) e fios de construção. A baixa resistência requer ângulos de matriz mais suaves e controle cuidadoso da tensão.
• Tungstênio e molibdênio: Desenhado para filamentos de lâmpadas e aplicações de alta temperatura; requer desenho em temperatura elevada e matrizes de diamante.

Selecionando uma trefiladeira: principais fatores a serem avaliados

Comprar ou especificar uma trefiladeira envolve mais do que apenas uma faixa de diâmetro correspondente. Avalie esses parâmetros cuidadosamente antes de confirmar:

• Força máxima de tração (kN): Deve exceder o limite de escoamento da seção transversal do fio na primeira saída da matriz. Máquinas subdimensionadas quebram o fio ou param sob carga.
• Número de passes de desenho: Mais passes permitem um diâmetro final mais fino e uma melhor distribuição do trabalho por matriz, mas aumentam a área ocupada pela máquina e o custo de capital.
• Tipo de unidade e controle: Os inversores CA controlados por VFD fornecem aceleração e sincronização suaves. Os sistemas de embreagem deslizante mais antigos são propensos a picos de tensão que quebram fios finos.
• Capacidade de refrigeração: Verifique se o resfriamento do cabrestante e o resfriamento do lubrificante podem manter as temperaturas dentro dos limites na velocidade máxima de produção.
• Tempo de mudança de matriz: Em uma máquina multi-matriz produzindo fio de aço de 3 mm a 10 m/s, uma troca de matriz de 10 minutos representa aproximadamente 6.000 m de produção perdida . Os porta-matrizes de troca rápida reduzem significativamente o tempo de inatividade.
• Automação e monitoramento: As máquinas modernas incorporam medidores de diâmetro a laser, sensores de tensão e controles PLC que detectam quebras e desvios de parâmetros em tempo real, reduzindo as taxas de refugo em 15 a 30% em comparação com máquinas monitoradas manualmente.

Trefilagem versus outros processos de conformação de metal

A trefilação às vezes é confundida com processos relacionados. A compreensão das diferenças esclarece quando cada método se aplica:

• Trefilagem vs. extrusão: Na extrusão, o metal é empurrado através de uma matriz; no desenho, é puxado. O desenho produz melhor precisão dimensional e endurecimento; a extrusão é preferida para ligas não dúcteis e perfis ocos.
• Trefilagem vs. laminação: A laminação utiliza compressão entre rolos, adequada para produtos planos e barras grandes. A trefilação é preferida para fios redondos abaixo de cerca de 8 mm, onde o confinamento da matriz garante uma circularidade precisa.
• Trefilagem vs. estampagem: A estampagem utiliza golpes de martelo radiais para reduzir o diâmetro, preferencial para produtos cônicos ou materiais sensíveis à tensão de tração durante a estampagem.

Para produzir longos comprimentos de fio com tolerância de diâmetro restrita (±0,005 mm alcançável em cobre fino), a trefilação por meio de matrizes progressivas continua sendo o método de conformação a frio mais eficiente e econômico disponível.
