Máquinas de trefilação explicadas: como funcionam, quais tipos existem e como escolher a correta

O que uma trefiladeira faz – e por que é importante

Uma trefiladeira reduz o diâmetro da haste ou fio de metal, puxeo-o através de uma série de matrizes progressivamente menores sob tensão. O resultado é um fio com diâmetro preciso, propriedades mecânicas aprimoradas e um acabamento superficial mais liso – qualidades que não podem ser alcançadas de forma confiável apenas por meio de laminação ou extrusão.

A trefilagem é o processo fundamental por trás de praticamente todos os produtos de arame na fabricação moderna — desde condutores elétricos e cabos automotivos até molas de aço, suturas cirúrgicas e cordas de piano. Uma máquina que começa com uma barra de aço de 5,5 mm pode reduzi-la para 0,1 mm ou mais fina através de sucessivas passagens de trefilação, cada uma removendo uma porcentagem controlada da área da seção transversal.

Selecionando o certo máquina de trefilação — seja para cobre, alumínio, aço ou ligas especiais — depende da compreensão da mecânica do processo, das configurações da máquina, do projeto da matriz, dos requisitos de lubrificação e das especificações finais do fio que sua aplicação exige. Este guia cobre cada uma dessas áreas com a especificidade necessária para tomar uma decisão informada sobre equipamentos.

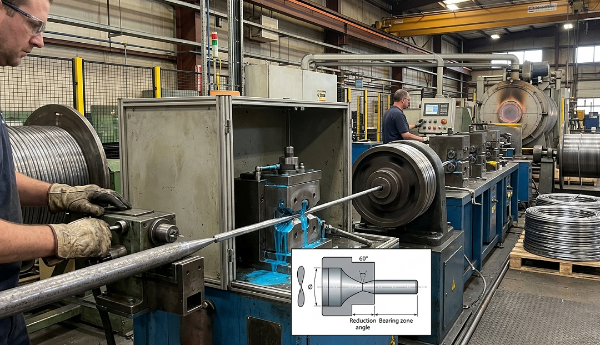

O processo de trefilação: passo a passo

O processo de desenho segue uma lógica mecânica consistente, independentemente do material que está sendo desenhado. Compreender cada estágio ajuda a diagnosticar problemas e otimizar a qualidade da produção.

1. Apontando: A extremidade dianteira da haste é cônica - seja por estampagem, laminação ou retificação - para que possa ser rosqueada através da abertura da matriz e presa pelo cabrestante ou bloco de trefilação.
2. A entrada: O fio pontiagudo entra no sino da matriz (cone de entrada), que o guia até o ângulo de aproximação onde começa a deformação.
3. Zona de redução: O fio é comprimido radialmente à medida que passa pela zona de apoio da matriz. A área da seção transversal diminui enquanto o comprimento aumenta proporcionalmente. As reduções por passagem normalmente variam de 15% a 25% para aço e até 30% a 35% para metais mais macios como cobre e alumínio .
4. Zona de rolamento: Uma seção cilíndrica curta que controla o diâmetro final e o acabamento superficial.
5. Alívio nas costas: Uma ligeira conicidade na saída da matriz que evita que o fio se prenda ao sair.
6. Enrolamento: O fio estirado é enrolado em um cabrestante ou carretel para a próxima passagem ou embalagem final.

Cada passagem através de uma matriz endurece o fio devido à deformação plástica. Para materiais como aço de alto carbono e inoxidável, o recozimento intermediário (amolecimento por meio de tratamento térmico) pode ser necessário após várias passagens para restaurar a ductilidade antes que o estiramento possa continuar. O cobre e o alumínio normalmente permitem mais reduções antes que o recozimento seja necessário.

Principais tipos de trefiladeiras

As trefiladeiras são categorizadas principalmente pelo número de blocos de trefilação (passagem única ou múltipla), pela disposição desses blocos e pelo tipo de material e bitola do fio que está sendo processado. Cada configuração se adapta a um cenário de produção diferente.

Máquinas de trefilação de bloco único (matriz única)

A configuração mais simples: uma matriz, um cabrestante. A haste passa por uma única matriz e enrola em um tambor giratório. Máquinas monobloco são usadas para desenho de arame e haste pesada — normalmente reduzindo a haste de 5–12 mm para 2–4 mm em um único puxão. Eles são comuns como o primeiro estágio em uma linha de trefilação multimáquina e também são usados ​​para aplicações especiais onde são necessárias trocas frequentes de matrizes.

As velocidades de trefilação para máquinas monobloco que trabalham com barras pesadas são normalmente 1 a 5 metros por segundo . A vantagem é a simplicidade mecânica e a facilidade de configuração; a limitação é que apenas uma redução é alcançada por passagem da máquina.

Máquinas de trefilação multipasses (contínuas)

As máquinas de múltiplas passagens passam o fio através de uma série de matrizes e cabrestantes em uma única passagem contínua. Cada cabrestante gira mais rápido que o anterior para compensar o aumento da velocidade e do comprimento do fio após cada redução. Essas máquinas são o carro-chefe da trefilagem - uma única máquina de 12 matrizes pode pegar uma haste de 5,5 mm e estirá-la até menos de 1 mm sem parar.

Máquinas modernas de múltiplas passagens para fios de cobre finos podem atingir velocidades de saída superiores 30 metros por segundo , com algumas máquinas de fio fino de alta velocidade atingindo 40–50m/s . O número de matrizes na máquina normalmente varia de 6 a 25, dependendo da bitola final e do material.

Máquinas de desenho úmido

Nas máquinas de trefilação úmida, as matrizes e os cabrestantes são totalmente submersos em uma solução líquida de lubrificante-refrigerante. Esta é a configuração padrão para trefilagem fina e ultrafina — diâmetros inferiores a aproximadamente 0,5 mm — onde o calor gerado em altas velocidades de trefilação danificaria o fio ou as matrizes. As máquinas úmidas são dominantes na produção de fios magnéticos, fios de telecomunicações e fios finos de aço inoxidável.

Máquinas de trefilação a seco

As máquinas de trefilação a seco usam lubrificantes em pó ou em pasta em vez de banhos líquidos. Eles são usados para fio médio a grosso , especialmente fios de aço na faixa de 0,5 a 5 mm, onde lubrificantes secos, como estearato de sódio ou cálcio, fornecem lubrificação adequada sem as complicações de um sistema líquido. O cabo de aço para pneus e o fio de mola são comumente produzidos em equipamentos de trefilação a seco.

Máquinas de desenho em linha reta

Em uma máquina em linha reta, o fio viaja horizontalmente através das matrizes sem se enrolar nos cabrestantes intermediários. Isto elimina a tensão de flexão introduzida pelo enrolamento em torno de um tambor, tornando as máquinas em linha reta preferidas para materiais duros, quebradiços ou de alto valor — como tungstênio, molibdênio, fio de titânio e fio de eletrodo de soldagem — onde a fadiga por flexão durante a trefilação causaria quebras.

Especificações da trefiladeira comparadas por aplicação

Matrizes: o componente que define a qualidade do fio

A matriz de desenho é o coração do processo. A geometria da matriz, o material e o acabamento superficial determinam diretamente a tolerância do diâmetro do fio, a qualidade da superfície e a vida útil da matriz. Uma matriz mal especificada ou desgastada produz um fio fora da tolerância, áspero ou propenso a quebrar.

Materiais de matriz

• Carboneto de tungstênio: O material de matriz padrão para a maioria das aplicações de aço e arame médio. Excelente resistência ao desgaste, econômica, disponível em uma ampla variedade de classes. Vida útil típica trefilando fio de aço carbono: 200–500 kg de fio por matriz dependendo da dureza e redução do fio.
• Diamante policristalino (PCD): Usado para trefilagem de fios finos e ultrafinos de cobre e metais preciosos. Vida útil dramaticamente mais longa do que o metal duro – muitas vezes 10–50× mais longo — justificando o custo significativamente mais elevado da produção de fios finos em grandes volumes.
• Diamante natural: Ainda usado para os fios mais finos com bitolas abaixo de aproximadamente 0,05 mm, onde a perfeição cristalográfica do diamante natural proporciona acabamentos superficiais e tolerâncias dimensionais que as alternativas sintéticas não conseguem igualar.
• Cerâmica: Usado em aplicações específicas, como trefilação de aço inoxidável ou titânio, onde a reatividade química entre o fio e o metal duro causaria desgaste acelerado.

Ângulo de matriz e cronograma de redução

O meio-ângulo de aproximação da matriz – o ângulo entre o eixo da matriz e a zona de redução cônica – normalmente varia de 6° a 12° para a maioria das aplicações. Um ângulo menor reduz a força de trefilação e o desgaste da matriz, mas aumenta o comprimento de contato e o atrito. Um ângulo maior encurta o contato, mas aumenta a deformação redundante, o que aumenta a temperatura do fio e a taxa de endurecimento. O ângulo ideal para um determinado material e redução é determinado empiricamente e é um parâmetro rigorosamente mantido em operações comerciais de trefilação.

O cronograma de redução – quanta redução de área é atribuída a cada matriz em uma máquina multipassagem – deve ser balanceado para que nenhuma matriz fique sobrecarregada enquanto a máquina opera no pico de produtividade. As reduções de área típicas por passagem são 17–22% para aço and 20–30% para cobre . Ultrapassar esses limites aumenta exponencialmente a frequência de ruptura do fio e o desgaste da matriz.

Lubrificação: Fundamental para o desempenho da máquina e a qualidade do fio

A lubrificação na trefilagem tem três funções: reduzir o atrito entre o fio e a matriz, remover o calor gerado pela deformação e fricção e evitar soldagem ou escoriações entre a superfície do fio e o material da matriz. A lubrificação errada é a causa mais comum de falha prematura da matriz, quebras excessivas de arame e má qualidade da superfície.

• Lubrificantes secos (sabão em pó): O estearato de sódio e o estearato de cálcio são os lubrificantes secos mais comuns para trefilagem de aço. O fio é pré-revestido com uma camada transportadora de cal ou bórax que reage com o sabão para formar uma película de sabão de zinco na interface da matriz. Eficaz para quebra de haste e arame médio, mas não adequado para arame fino.
• Lubrificantes úmidos (emulsões e óleos puros): Emulsões à base de água contendo aditivos lubrificantes sintéticos são padrão para máquinas de trefilação úmida. A concentração é normalmente mantida entre 3% e 10% em volume , com pH controlado entre 8,5 e 9,5 para evitar o crescimento bacteriano e a corrosão. Óleos puros (não emulsionados) são usados ​​para aplicações específicas de aço inoxidável e ligas especiais.
• Revestimentos metálicos: Para aço com alto teor de carbono (cabo de pneu, fio de PC), a haste é revestida com latão ou zinco por galvanoplastia ou patente por imersão a quente antes do desenho. Esses revestimentos metálicos atuam como transportadores de lubrificante sólido e são consumidos durante a trefilação, depositando uma fina película lubrificante na interface da matriz.

Fatores-chave ao selecionar uma trefiladeira

Comprar ou especificar uma trefiladeira requer a correspondência de vários parâmetros técnicos com seus requisitos de produção. Estes são os fatores que têm maior impacto na qualidade da produção, no custo operacional e no retorno do investimento:

Faixa de materiais e bitolas de fio

Defina sua faixa de diâmetro de entrada e saída antes de avaliar qualquer máquina. Uma máquina otimizada para trefilação de fios finos de cobre não é adequada para quebra de vergalhões de aço e vice-versa. Se a sua linha de produtos abrange uma janela de bitola ampla — por exemplo, de 5 mm a 0,3 mm — você provavelmente precisará de duas máquinas em série, em vez de uma única unidade.

Potência do motor e força de tração

A força de trefilação é proporcional à área da seção transversal do fio, ao limite de escoamento do material e à redução da área total por passe. O subdimensionamento da potência do motor resulta em travamentos e quebras excessivas de fios; o superdimensionamento desperdiça capital e energia. Para máquinas de fio de aço médio que processam fio de 1–3 mm, a potência do motor instalada normalmente varia de 15 kW a 75 kW por bloco de desenho dependendo do número de passes e da velocidade de desenho.

Controle de velocidade e sincronização

Em máquinas de múltiplas passagens, a velocidade de cada cabrestante deve ser sincronizada com precisão para manter a contratensão correta entre as passagens. Máquinas modernas usam inversores de frequência variável (VFDs) com controle de tensão em malha fechada em cada bloco, permitindo ajuste automatizado às variações de alongamento do fio. Máquinas mais antigas usam relações de velocidade mecânicas que exigem ajuste manual ao alterar classes de arame ou programações de matrizes.

Capacidade de recozimento em linha

Para trefilagem de fios de cobre e alumínio, o recozimento contínuo em linha - passando o fio acabado através de uma zona de aquecimento resistiva curta antes do carretel de enrolamento - restaura a ductilidade sem um ciclo de recozimento de forno separado. O recozimento em linha pode eliminar toda uma etapa de processamento separada , reduzindo significativamente o tempo de produção e o custo de energia por quilograma de fio produzido. Verifique se a velocidade de saída da máquina é compatível com o tempo de residência térmica necessário para um recozimento adequado da liga alvo.

Detecção de interrupção e reinicialização automática

As quebras de arame são uma parte inevitável das operações de trefilação, especialmente em máquinas de arame fino que operam em alta velocidade. O impacto de uma pausa no custo depende em grande parte da rapidez com que a máquina para e da rapidez com que o operador pode reenfiar e reiniciar. Máquinas modernas incluem detectores de ruptura ópticos ou baseados em contato que param a máquina milissegundos após uma pausa e, em alguns modelos, podem reenfiar e reiniciar automaticamente sem intervenção do operador. Em uma máquina de fio fino de alta velocidade operando a 40 m/s, reduzir o tempo de reenfiamento de 15 minutos para 2 minutos pode recuperar centenas de horas de produção anualmente em uma única máquina.

Problemas comuns de trefilação e suas causas raízes

O conhecimento diagnóstico de problemas comuns de desenho reduz o tempo de inatividade e o desperdício. A maioria dos defeitos remonta a uma de três fontes: condição da matriz, falha na lubrificação ou inconsistência do material.

• Quebras frequentes de fio: Na maioria das vezes causada por redução excessiva por passe, matrizes desgastadas ou rachadas, lubrificação inadequada ou pontos duros na haste de entrada devido à segregação ou prática inadequada do laminador. Verifique primeiro as condições da matriz e depois revise o cronograma de redução.
• Pontuação de superfície ou linhas de matriz: Indica desgaste da matriz, contaminação da superfície da matriz ou quebra do lubrificante. Substitua a matriz e lave o sistema de lubrificação. A pontuação deixada sem tratamento se propagará para as matrizes a jusante e degradará todo o comprimento do produto.
• Variação do diâmetro ao longo do fio: Pode resultar de flutuações de tensão (verifique a calibração do VFD e a condição da superfície do cabrestante), zonas de rolamento desgastadas nas matrizes ou diâmetro da haste de entrada inconsistente.
• Geração excessiva de calor: Aponta insuficiência de lubrificação, velocidade de estiramento excessiva para a capacidade de refrigeração do sistema lubrificante ou redução por passe excedendo a tolerância térmica do material. A temperatura do fio de cobre na saída da matriz geralmente deve permanecer abaixo 150ºC para evitar a oxidação da superfície.
• Problemas de enrolamento ou fundição no fio enrolado: A tensão residual do processo de trefilação pode fazer com que o fio salte do carretel ou forme bobinas inconsistentes. Ajustar a tensão traseira no cabrestante final ou adicionar um rolo de endireitamento antes do carretel de enrolamento normalmente resolve isso.
