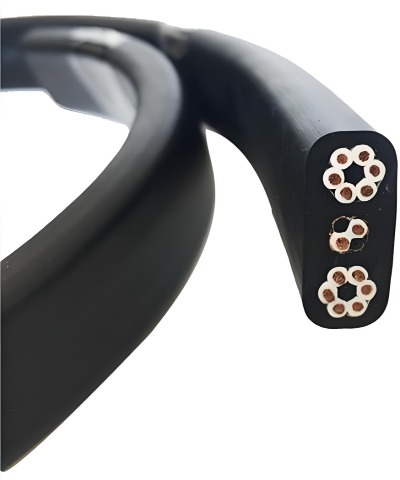

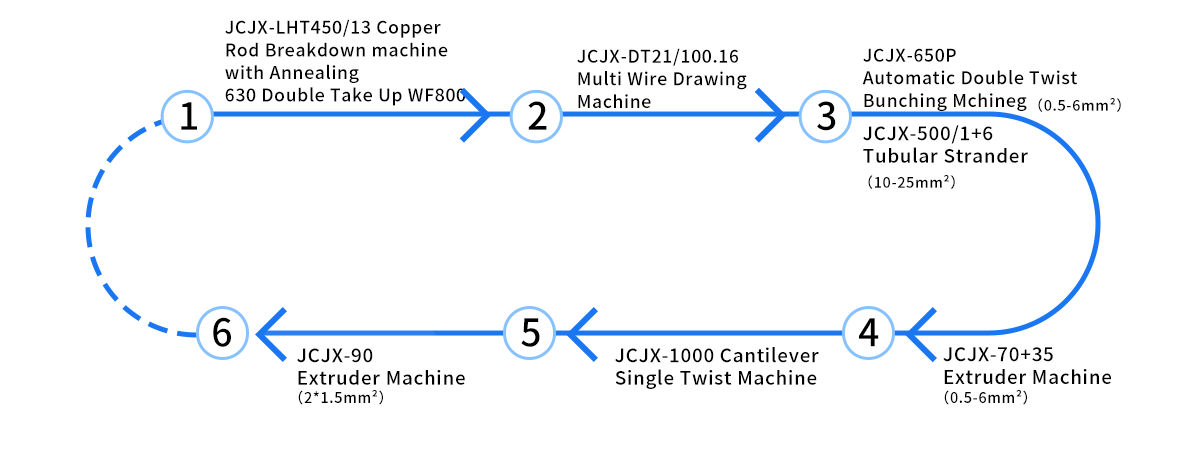

O design geral do equipamento é o seguinte:
1. Máquina de decomposição de haste de cobre LHT450 / 13 com recozimento, desenho de fio de cobre de 8 mm a 1,2-3,5 mm
2. Máquina de trefilação multifios JCJX-DT21/100.16 Produz fios finos de 0,15-0,5 mm
3. Máquina automática de agrupamento de torção dupla JCJX-650P Torça 19-84 fios para produzir condutores torcidos macios de 0,5-6 mm² metros quadrados
4. Máquina extrusora JCJX-70 35 Extrusão de isolamento para fios quadrados de 0,5-6
5. Máquina de torção única JCJX-1000Cantilever Fios isolados de 2 a 5 núcleos trançados
6. Máquina extrusora JCJX-90 Fornece uma bainha protetora para cabo de 2 a 5 núcleos e fio plano de 2 * 1,5 mm2

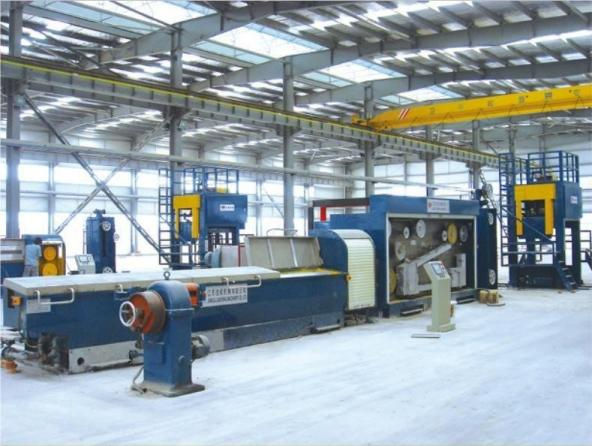

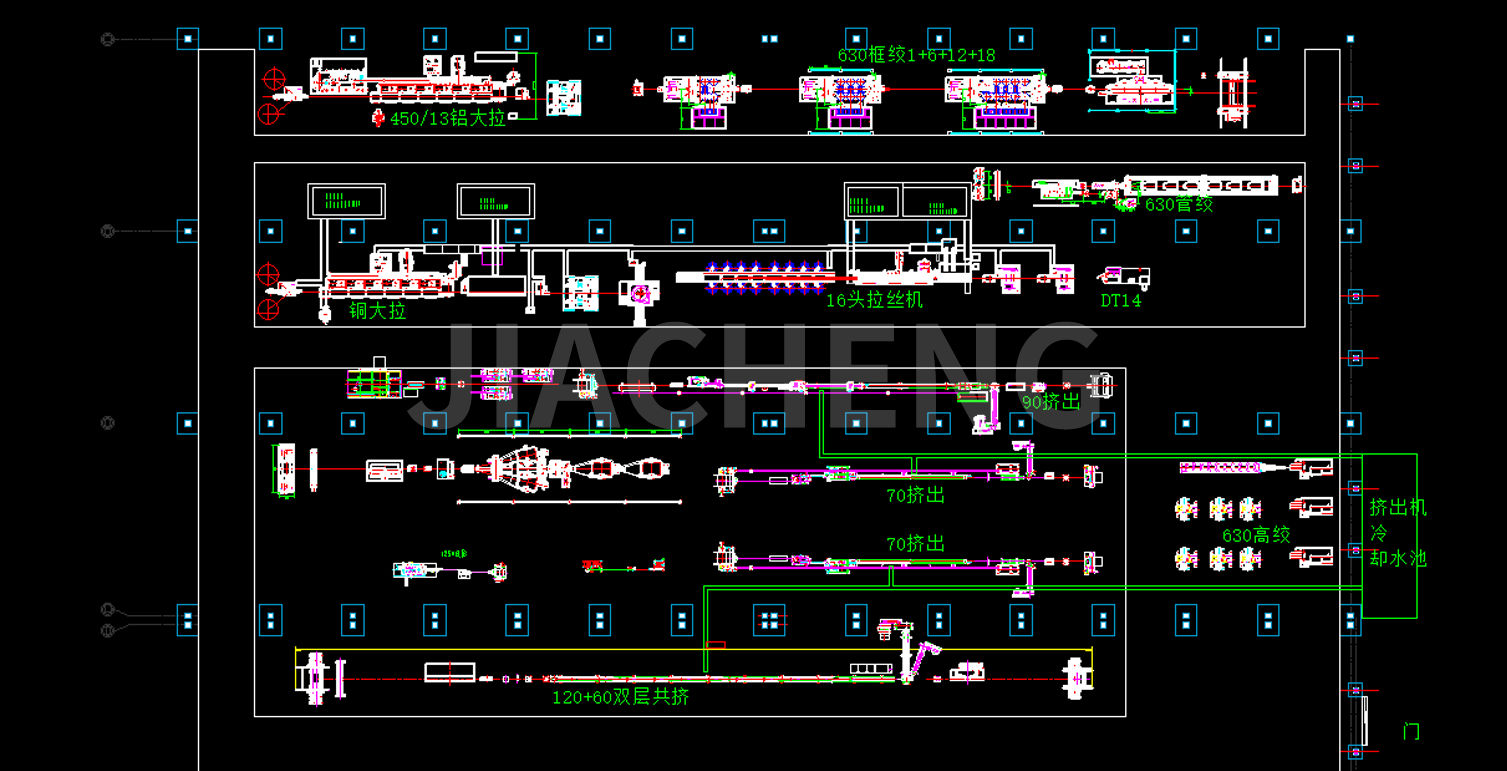

Desenhos de planejamento da fábrica do cliente:
(1) Máquina de decomposição de haste de cobre LHT450/13 com recozimento

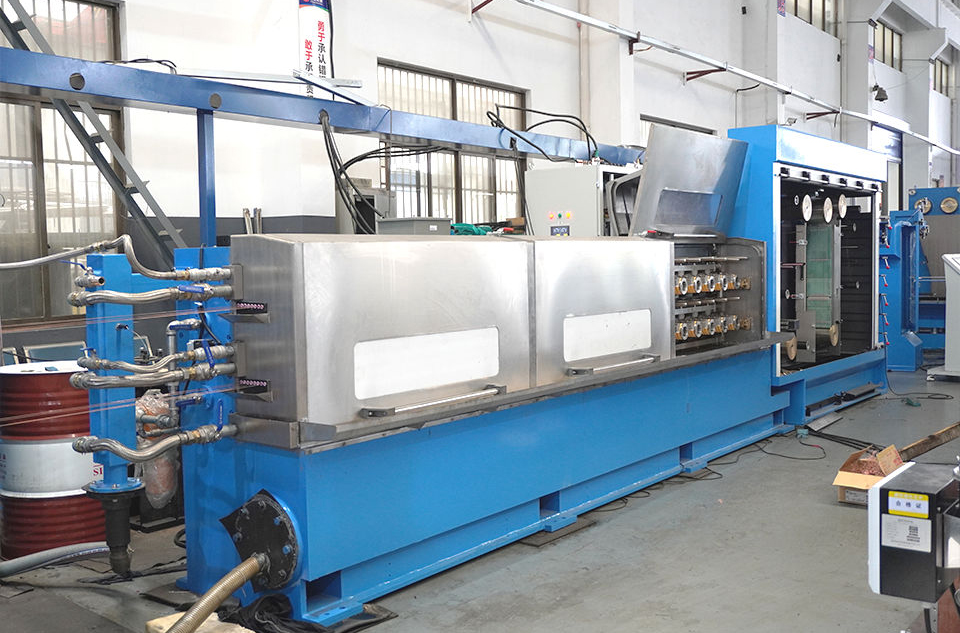

A máquina de quebra de haste de cobre de alta velocidade JCJX-LHT450 / 13 consiste em desenhar uma haste de cobre comum de 8 mm para um fio de cobre macio de 1,2-3,5 mm. Os cabrestantes de trefilação são dispostos em uma linha capaz de trabalhar continuamente com alta velocidade de trefilação. As peças mecânicas e o controle elétrico são compatíveis entre si e fáceis de operar, trocam as matrizes sem pausa e trocam as bobinas automaticamente. Esta máquina possui características de fácil operação, alta eficiência e produto de boa qualidade.
| Tipo de máquina | LHT450/13 | LHT450/11 | LHT450/9 |
| Diâmetro máximo de entrada (mm) | φ8 | φ8 | φ8 |
| Diâmetro de saída (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Max.Die Não. | 13 | 11 | 9 |
| Máx. velocidade da linha (m/s) | 25 | 22 | 20 |
| Estrutura corporal | Elenco passado |
| Tipo de transmissão | Por engrenagem de moagem de alta precisão |
| Diâmetro do cabrestante de velocidade fixa (mm) | Diâmetro do cabrestante de velocidade fixa (mm) |
| Desenho cabrestante | φ450 |
| Potência do motor principal (KW) | Revestido por tungstênio |
| Motor cabrestante de velocidade fixa (KW) | 280 |
| Tipo de lubrificação | 75 |
| Tipo de lubrificação | Imersão |
| Equipamento opcional | 1. Dispositivo de recozimento contínuo 450T 2. Rake-up duplo 3. Bobinador 4、Acolhimento WS-1000 |
| Dispositivo de recozimento contínuo on-line |
| Tipo de máquina | 450T | 450 TB |
| Recozimento Fio Dia. (mm) | Ø1,2-3,5 | Ø1,2-4,2 |
| Tensão de recozimento (V) | 0-60 | 0-60 |
| Corrente de Recozimento(A) | 0-6000A (CC) | 0-5000A (CA) |
| Máx. Velocidade de recozimento (m/s) | 25 |
(2)JCJX-DT21/100.16 Máquina de trefilagem multifios
Uma das principais vantagens de uma trefilaria multifios é sua alta produtividade. Ao trefilar vários fios simultaneamente, a máquina aumenta significativamente a produção em comparação com as trefiladeiras tradicionais de fio único. As trefiladeiras multifios são versáteis e podem lidar com vários tipos de hastes metálicas e feixes de fios, incluindo cobre, alumínio e suas ligas.
Diâmetro de saída: produz fios finos de 0,15-0,5 mm
| Tipo de máquina | DT18/120.4 | DT24/100.16 | DT24/100.20 |
| Fio de desenho não. | 4 fios | 16 fios | 20 fios |
| Máx. Morrer Não. | 18 | 24 | 24 |
| Máx. Diâmetro de entrada (mm) | Ø1,85 | Ø2,6 | Ø2,6 |
| Diâmetro de saída (mm) | Ø0,25- Ø0,7 | Ø0,16- Ø0,4 | Ø0,16- Ø0,4 |
| Desenho do diâmetro do cabrestante (mm) | Ø120 | Ø100 | Ø100 |
| Máx. Velocidade de desenho (m/s) | 25 | 30 | 30 |

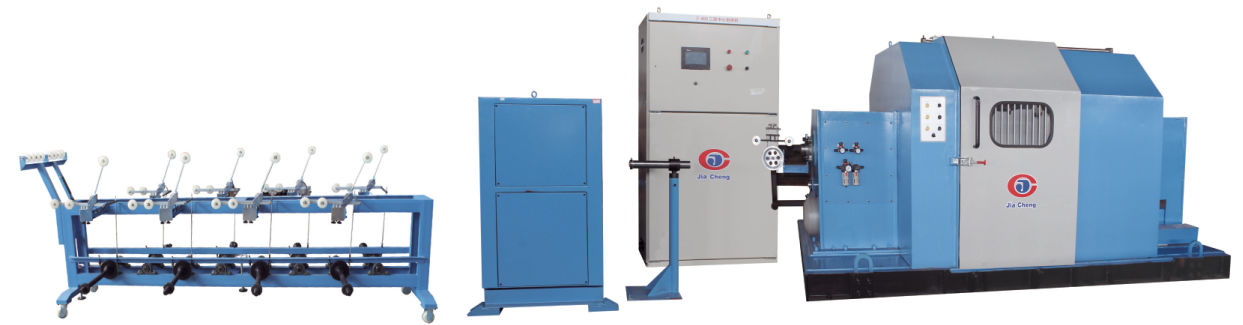

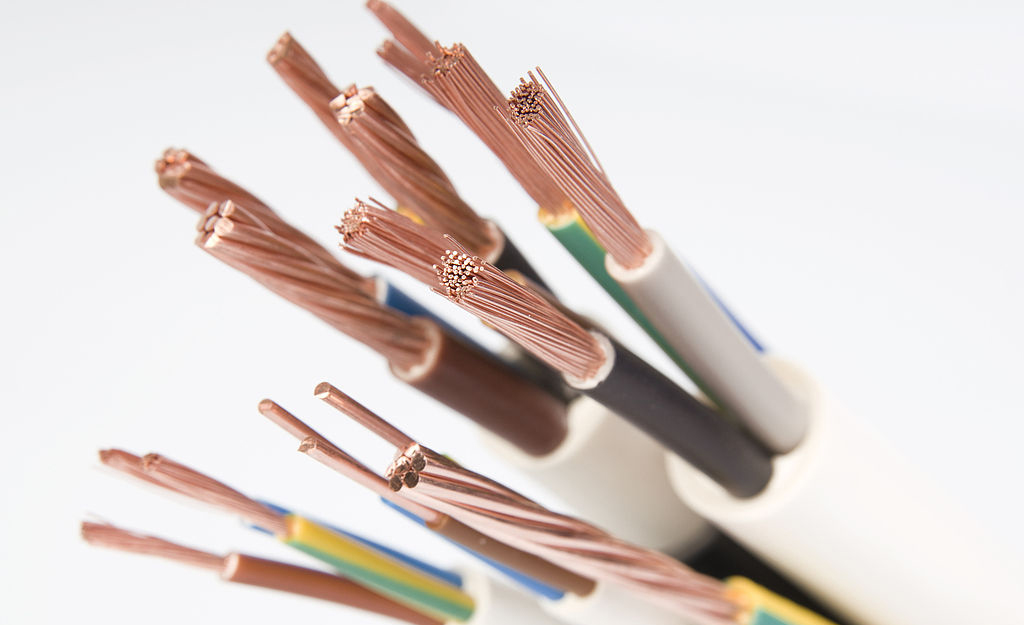

(3) Máquina de agrupamento automática de dupla torção JCJX-650P
É adaptado para torcer o fio de cobre nu, o fio com revestimento de estanho e o fio envernizado com mais de 7 fios, Freio magnético, que freia automaticamente quando o fio se rompe, a tensão adota o tipo de embreagem de pó magnético.
| Tipo de máquina | JCJX-650P | JCJX-800P | JCJX-1000 |
| Usar | Para agrupar 7 cobre nu, fio estanhado, fio esmaltado |
| Tipo de controle | Controle do inversor PLC HMI |
| Área da seção de torção (mm2) | 0,18-6,00 | 2,5-16,00 | 8h00-20h00 |
| Diâmetro do fio de cobre (mm) | Φ0,18-Φ1,00 | Φ0,50-Φ1,20 | Φ0,72-Φ6,0 |
| Passo de torção (mm) | 11.61-99.04 | 22,51-152,32 | 22,73-173,66 |
| Direção de torção | S ou Z |
| Tensão de absorção | Tensão controlada por embreagem magnética |
| Velocidade máxima do eixo principal (r/min) | 2000 | 1200 | 800 |
| Tipo de passagem | Transversal e distância podem ser ajustadas através do rolamento transversal |
| Lubrificação de rolamentos | Lubrificação com óleo fino, resfriamento por circulação | Bico lubrificante com óleo de alta temperatura | Bico lubrificante com óleo de alta temperatura |
| Tipo de carga e descarga de bobina | Tipo hidráulico |
| Máx. Bobina Dia. | Φ630 | Φ800 | Φ1000 |
| Unidade de parada automática | Parada automática ao atingir o comprimento de configuração e fio quebrado por dentro e por fora |
| Freio | Freio magnético |
| Potência do motor (kw) | 7.5 | 11 | 22 |
| Altura central do eixo principal (mm) | 850 | 900 | 1100 |

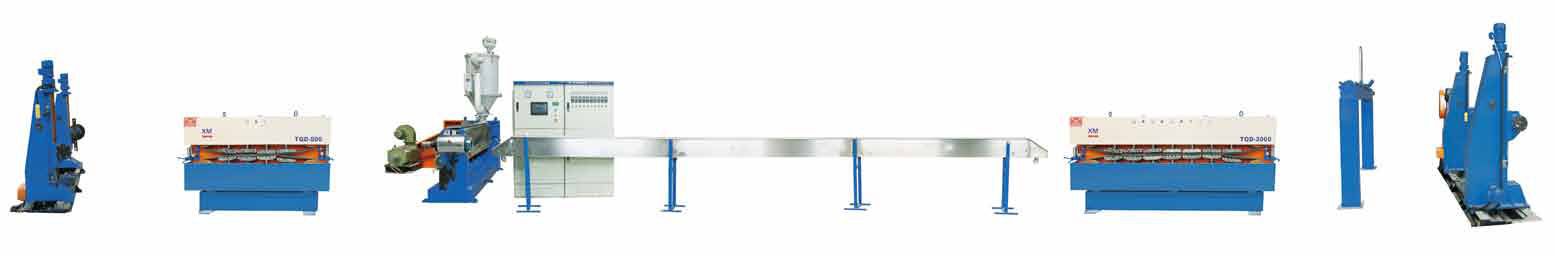

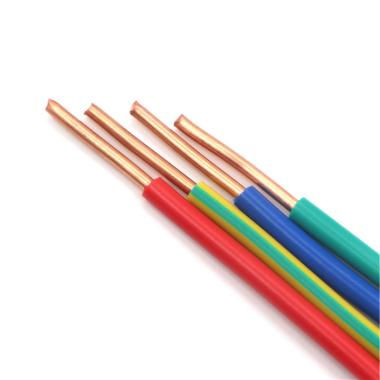

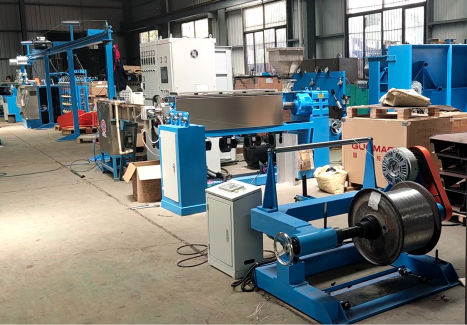

(4)Máquina extrusora JCJX-70 35
Design preciso do parafuso, durável, sem muco, não tira o cromo, muda de cor rapidamente, com alta capacidade, alta qualidade, a concentricidade do fio é superior a 90%, com alta precisão ± 0,03. Com controle PLC com tela de toque, fácil operação, mais hommização.
1. Uso: é utilizado para isolamento de cabos com PVC, LDPE, NYLON, TPU.
2. A linha de produção consiste em: pagamento, máquina principal, gabinete principal, calha fixa, tração, captação.
3. Peças opcionais: Lagarta, máquina cintilante, medidor a laser para teste de diâmetro, parafuso LSZH, enrolador e compensador tipo pórtico, enrolador e compensador tipo eixo final.
| Tipo | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Diâmetro do parafuso (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Relação L/D do parafuso | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Capacidade de extrusão (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Capacidade de extrusão (kg/h) PEBD | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Capacidade de extrusão (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Potência do motor principal | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Potência total | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diâmetro finalizado (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Tamanho da bobina de pagamento (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Poder de recompensa | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Tipo de unidade de transporte | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Lagarta | Capastan Lagarta |
| Potência da unidade de transporte | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Comprimento do acumulador (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Tamanho da bobina de recolhimento (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Poder de absorção | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Velocidade da linha (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensão(m) (C*L*A) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Peso (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

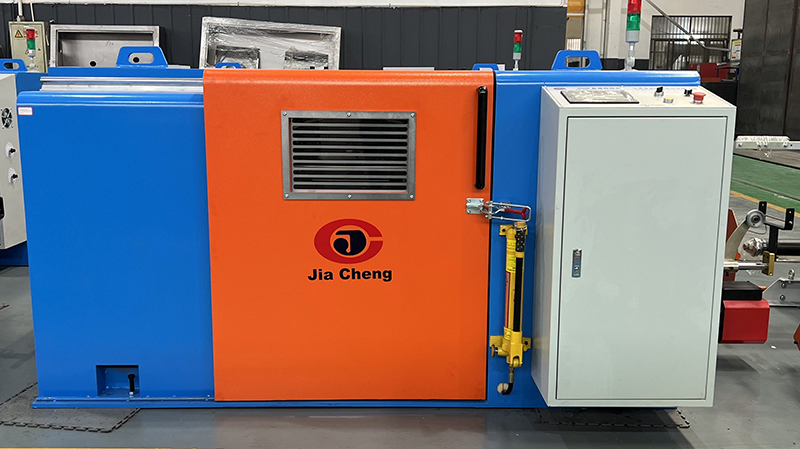

(5) Máquina de torção única JCJX-1000Cantilever
É adequado para todos os tipos de cabos de dados, cabos de comunicação, cabos especiais trançados, ao mesmo tempo enrolamento central completo e enrolamento lateral.
| Modelo | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Diâmetro da bobina de pagamento (mm) | Φ400-Φ500-Φ630 |
| Diâmetro da bobina de recolhimento (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Diâmetro do fio aplicável (mm) | Φ0,6-3,0 | Φ1,0-5,0 |
| Potência do motor principal (kw) | 11 | 15 | 15 | 20 |
| Máx. diâmetro de disposição (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Passo de torção (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Nº de rotação (r/min) | 1000 | 800 | 600 | 550 |
| Tensão de absorção | Tensão pneumática |
| Estilo de travessia | Regulação contínua, de acordo com a velocidade de rotação da bobina e movimento alternativo |
| Distância percorrida (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Direção de torção | S ou Z Direction free designation |
| Tipo de embalagem | Envoltório central ou lateral |

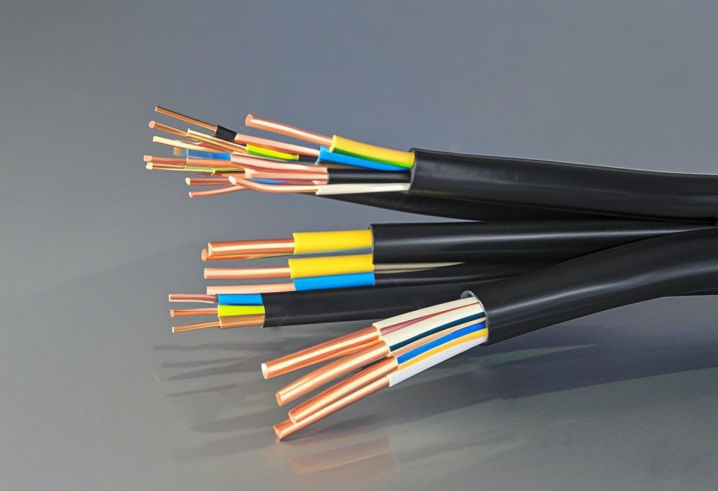

(6) Máquina Extrusora JCJX-90
Escopo de aplicação: aplicar à produção de cabos isolados em PVC, fornecer uma bainha protetora para cabos de 2 a 5 núcleos e fio plano de 2 * 1,5 mm2
| Tipo | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Diâmetro do parafuso (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Relação L/D do parafuso | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Capacidade de extrusão (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Capacidade de extrusão (kg/h) PEBD | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Capacidade de extrusão (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Potência do motor principal | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Potência total | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diâmetro finalizado (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Tamanho da bobina de pagamento (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Poder de recompensa | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Tipo de unidade de transporte | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Lagarta | Capastan Lagarta |
| Potência da unidade de transporte | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Comprimento do acumulador (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Tamanho da bobina de recolhimento (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Poder de absorção | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Velocidade da linha (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensão(m) (C*L*A) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Peso (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
