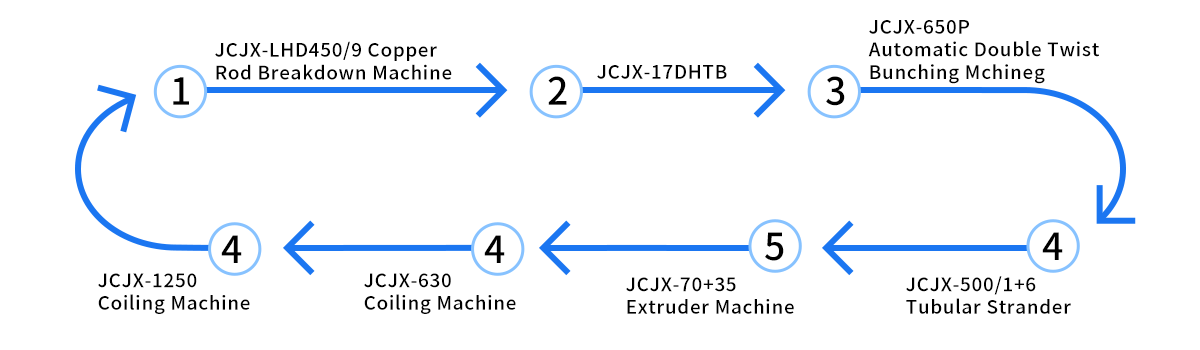

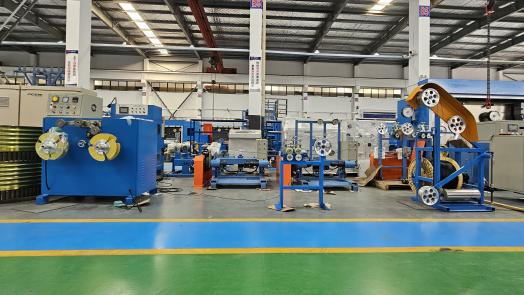

Há um total de sete linhas de produção, conforme mostrado na figura a seguir:
1. Máquina de decomposição de haste de cobre JCJX-LHD450/9
2. JCJX-17DHTB
3. Máquina automática de agrupamento de torção dupla JCJX-650P
4. Torcedor tubular JCJX-500/1 6
5. Máquina extrusora JCJX-70 35
6. Máquina de enrolamento JCJX-630
7. Máquina de enrolamento JCJX-1250

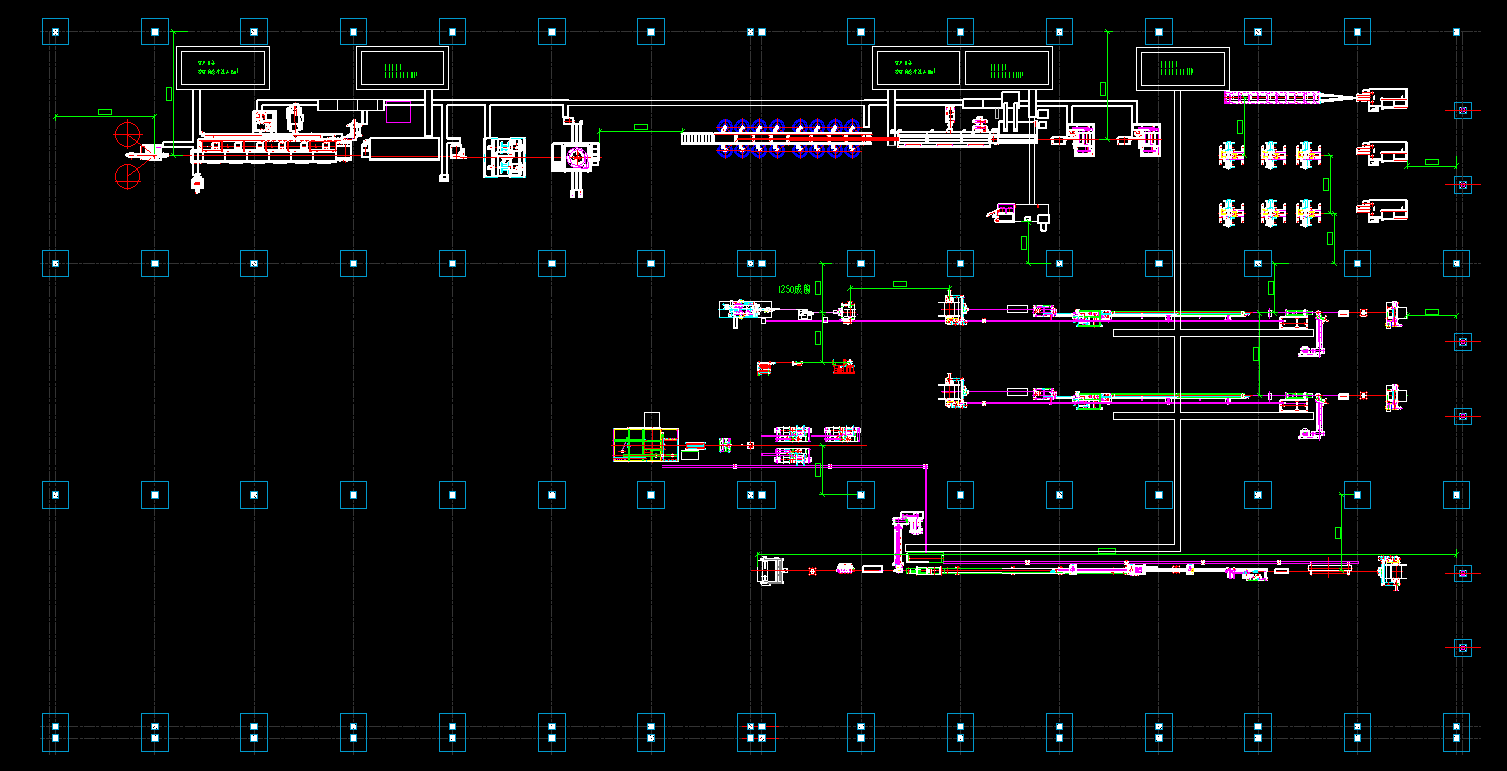

Desenhos de planejamento de fábrica do cliente

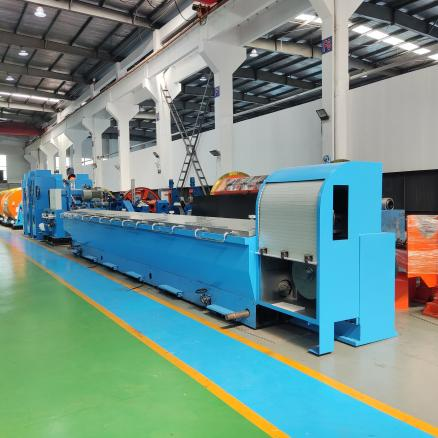

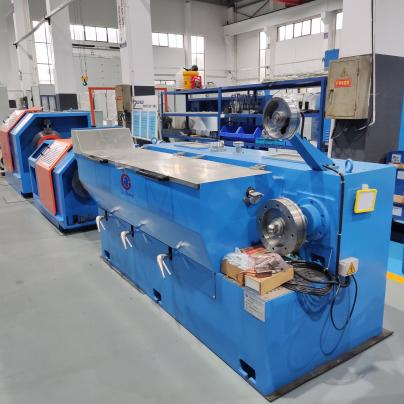

JCJX-LHD450/9
A Máquina de decomposição de haste de cobre LHT450 é um equipamento de trefilação que trefila fio de cobre com diâmetro de 8 mm a 1,2 mm-4,0 mm. Possui corpo de caixa de engrenagens em ferro fundido, opera com baixo ruído e é revestido com carboneto de tungstênio na superfície.
Diâmetro máximo de entrada: Φ 8mm
Diâmetro de saída: Φ 1,2 mm ~ Φ 4,0 mm, Φ 1,5 mm ~ Φ 4,0 mm, Φ 2,1 mm ~ Φ 4,0 mm.
| Tipo de máquina | LHT450/13 | LHT450/11 | LHT450/9 |
| Diâmetro máximo de entrada (mm) | φ8 | φ8 | φ8 |
| Diâmetro de saída (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Max.Die Não. | 13 | 11 | 9 |
| Máx. velocidade da linha (m/s) | 25 | 22 | 20 |
| Estrutura corporal | Elenco passado |
| Tipo de transmissão | Por engrenagem de retificação de alta precisão |
| Fixe o cabrestante de velocidade Dia. (mm) | Fixe o cabrestante de velocidade Dia. (mm) |
| Desenho cabrestante | φ450 |
| Potência do motor principal (KW) | Revestido com tungstênio |
| Motor cabrestante de velocidade fixa (KW) | 280 |
| Tipo de lubrificação | 75 |
| Tipo de lubrificação | Imersão |
| Equipamento opcional | 1. Dispositivo de recozimento contínuo 450T 2. Rake-up duplo 3. Bobina 4、Acolhimento WS-1000 |
JCJX-17DHTB
A velocidade de trefilação está entre trefiladeiras de alta e baixa velocidade. É equipado com um dispositivo de recozimento contínuo, que pode realizar tratamento térmico on-line no fio durante o processo de trefilação para remover o endurecimento por trabalho e restaurar a plasticidade do metal.
1. Sistema de controle automático de tensão com inversor duplo.
2. Unifique a estrutura principal de ferro fundido 250, máquinas de precisão, sem choque.
3. Cabrestante tratado com tungstênio resistente ao desgaste.
4. Adequado para um recozimento contínuo, máquina de enrolamento com e sem eixo e uma máquina bobinadora.
| Tipo de máquina | 280/13DH | 300/9DH | 250/17DH | 260/17D |
| Máx. Diâmetro de entrada (mm) | Φ3,5 |
| Diâmetro de saída (mm) | Φ0,65-2,80 | Φ1,2-2,8 | Φ0,4-1,6 | Φ0,4-1,2 |
| Máx. Morrer Não. | 13 | 9 | 17 | 17 |
| Máx. Velocidade da linha (m/min) | 2000 | 1200 | 1800 | 1200 |
| Estrutura Corporal | elenco passado | | | |
| Taxa de escorregamento da máquina | 20% | 18% | 20% | 18% |
| Tipo de transmissão | 280 | 300 | 250 | 260 |
| Cabrestante de velocidade fixa Dia. (mm) | Por engrenagem de retificação de alta precisão | Por cadeia |
| Potência do motor de captação (KW) | 11(15) | 11 |
| Tipo de Lubrificação | Imersão total | Tipo de pulverização |
| Tamanho da bobina de recolhimento (mm) | Φ500/Φ630 (o furo é Φ127 mm) ou alterado conforme a necessidade |
| Equipamento Opcional | 1. Dispositivo de recozimento contínuo 2. Bobinador |
| Dispositivo de recozimento contínuo on-line |
| Tipo | 350T | 250T/B | 250T/A |
| Estrutura da Máquina | Horizontais | Verticais | Verticais |
| Diâmetro da roda de recozimento (mm) | Φ350 | Φ250 | Φ250 |
| Diâmetro do fio de recozimento (mm) | Φ0,8-Φ2,8 | Φ0,6-Φ2,2 | Φ0,4-Φ1,6 |
| Tipo de proteção de recozimento | Vapor ou Nitrogênio |
| Tensão de recozimento | 0-65V(CC) | 0-60V(CC) |
| Corrente de recozimento | 0-2500A(CC) | 0-(2000A,1500A,1200A)(CC) |

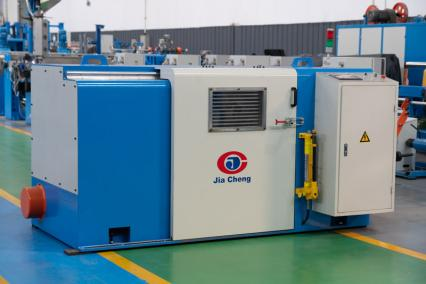

Máquina automática de agrupamento de torção dupla JCJX-650P
É adaptado para torcer fio de cobre nu, fio estanhado e fio envernizado, que têm mais de 7 fios. O freio magnético, que freia automaticamente quando o fio se rompe, adota um tipo de embreagem magnética a pó. (saída de controle PLC).
1. O transdutor adota a marca INOVANCE, os rolamentos são marcas importadas.
2. O motor adota a marca nacional de primeira classe
3. Liga-desliga de baixa tensão, freio adota a marca de primeira qualidade em casa e no exterior.
| Tipo de máquina | JCJX-300P | JCJX-500P | JCJX-500PB |
| Usar | Para agrupar 7 cobre nu, fio estanhado, fio esmaltado |
| Tipo de controle | Controle do inversor PLC HMI |
| Área da seção de torção (mm2) | 0,035-0,45 | 0,05-2,50 | 0,05-4,00 |
| Diâmetro do fio de cobre (mm) | Φ0,05-Φ0,25 | Φ0,10-Φ0,45 | Φ0,10-Φ0,52 |
| Passo de torção (mm) | 2h00-17h17 | 6h30-50h40 | 6h30-80h5 |
| Direção de torção | S ou Z |
| Tensão de absorção | Tensão controlada por embreagem magnética |
| Velocidade máxima do eixo principal (r/min) | 3000 | 3000 | 2500 |
| Tipo de passagem | Transversal e distância podem ser ajustadas através do rolamento transversal |
| Lubrificação de rolamentos | Bico lubrificante com óleo de alta temperatura | Lubrificação com óleo fino, resfriamento por circulação |
| Tipo de carga e descarga de bobina | Tipo hidráulico |
| Máx. Bobina Dia. | Φ300 | Φ500 | Φ500 |
| Unidade de parada automática | Parada automática ao atingir o comprimento de configuração e fio quebrado por dentro e por fora |
| Freio | Freio magnético |
| Potência do motor (kw) | 4 | 5.5 | 5.5 |
| Altura central do eixo principal (mm) | 630 | 700 | 700 |

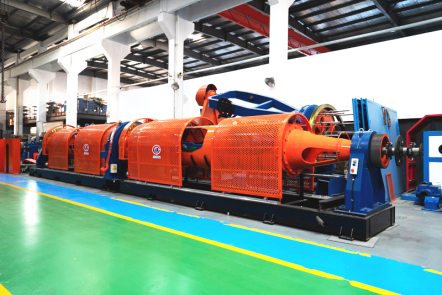

Torcedor tubular JCJX-500/1 6
A máquina é usada para fazer fio trançado de cobre, fio trançado de alumínio com núcleo de aço e corda de aço. Também pode ser usada para fio de aço trançado e fio isolado.
De acordo com diferentes modelos, o diâmetro externo máximo de torção pode ser selecionado: 12mm e 15m De acordo com diferentes modelos, a faixa de passo de torção é 20~181, 20~331, 36~274
1. Opere o controle conveniente do inversor PLC HMI.
2. Baixo custo e alta eficiência.
3. Alta velocidade, alta capacidade.
4. Esta máquina é usada para fazer fio trançado de cobre, fio trançado de alumínio com núcleo de aço e cabo de aço. Ela também pode ser usada para fio de aço trançado e fio isolado.
| Tipo de máquina | tipo 400 | tipo 500 | tipo 630 |
| Diâmetro do fio de cobre único | Ø1,0-2,5mm | Ø 1,3-4,5mm |
| Diâmetro do fio de aço único | Ø1,5-3,0 | Ø1,3-3,5 mm |
| Diâmetro do fio de alumínio único | Ø1,5-4,0mm | Ø1,8-5mm |
| Diâmetro máximo encalhado. | 12mm | 15mm |
| Faixa de tom | 20-181 mm | 20-331mm | 36-274 mm |
| Velocidade de rotação do tubo | 700r/min | Tipo de rolamento grande 600 r/min | Tipo de rolamento grande 500 r/min |
| Roda de apoio 500r/min | Roda de apoio 350r/min |
| Diâmetro da roda de tração | Ø800 400mm | Ø1250mm | Ø1250mm |
| Bobina de pagamento dentro do torcedor | 400mm | 500 mm | 630mm |
| Tamanho da bobina de recolhimento | PN800-1250mm | PN800-1600mm | PN1200-2000mm |

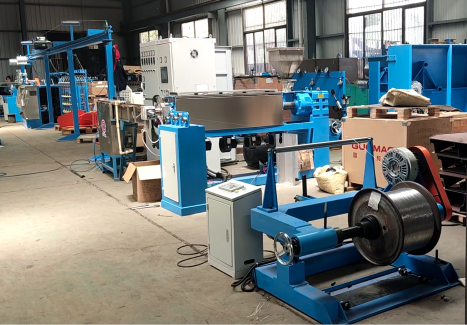

Máquina extrusora JCJX-70 35
Design preciso do parafuso, durável, sem muco, não tira o cromo, muda de cor rapidamente, com alta capacidade, alta qualidade, a concentricidade do fio é superior a 90%, com alta precisão ± 0,03. Com controle PLC com tela de toque, fácil operação, mais hommização.
1. Uso: é utilizado para isolamento de cabos com PVC, LDPE, NYLON, TPU.
2. A linha de produção consiste em: pagamento, máquina principal, gabinete principal, calha fixa, tração, captação.
3. Peças opcionais: Lagarta, máquina cintilante, medidor a laser para teste de diâmetro, parafuso LSZH, enrolador e compensador tipo pórtico, enrolador e compensador tipo eixo final.
| Tipo | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Diâmetro do parafuso (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Relação L/D do parafuso | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Capacidade de extrusão (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Capacidade de extrusão (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Capacidade de extrusão (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Potência do motor principal | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Potência total | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diâmetro finalizado (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Tamanho da bobina de pagamento (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Poder de recompensa | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Tipo de unidade de transporte | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Lagarta | Capastan Lagarta |
| Potência da unidade de transporte | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Comprimento do acumulador (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Tamanho da bobina de recolhimento (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Poder de absorção | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Velocidade da linha (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensão(m) (C*L*A) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Peso (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
Máquina de enrolamento JCJX-630/1250
É usado principalmente para enrolar longos rolos de fios ou cabos em bobinas para facilitar a embalagem, transporte e uso subsequentes.
Recurso:
1. A tensão automática pode controlar a unidade de pagamento, os fios são dispostos perfeitamente na bobina.;
2. Adotando o conjunto de pagamento automático, o fio de pagamento está em ordem.
3. Alta eficiência, geralmente, produz 700 em 8 horas, levanta três vezes.
| Modelo | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| Faixa de fios aplicável | 0,5-6mm2 | 10-70mm2 | 10-240mm2 |
| Atravessando a tensão | Automaticamente |
| Velocidade do motor principal | 0-600 rpm | 0-300 r/min | 0-300 r/min |
| Carregando o tipo de bobina | Tipo alavanca | Tipo elétrico | Tipo elétrico |
| Modelo de bibbin de pagamento | Φ400-630mm | Φ800-1250mm | Φ1000-1600mm |
| Modelo de toque | Externo Diâmetro .≤320 mm Diâmetro Interno. 120mm Largura30-100mm | Diâmetro Externo≤600mm Diâmetro Interno. 200300mm Largura60-150mm 150-200mm | 50-250 |
| Poder | 2,2 kW | 3 kW | 4kw |
| Estrutura do contador do medidor | Tipo of wheel pressure | Tipo roda dupla com pressão de ar | Roda dupla tipo com pressão de ar |
| Tipo de indução/ Precisão de medição | Codificador rotativo/0,5% | Codificador rotativo/0,5% | Codificador rotativo/0,5% |
