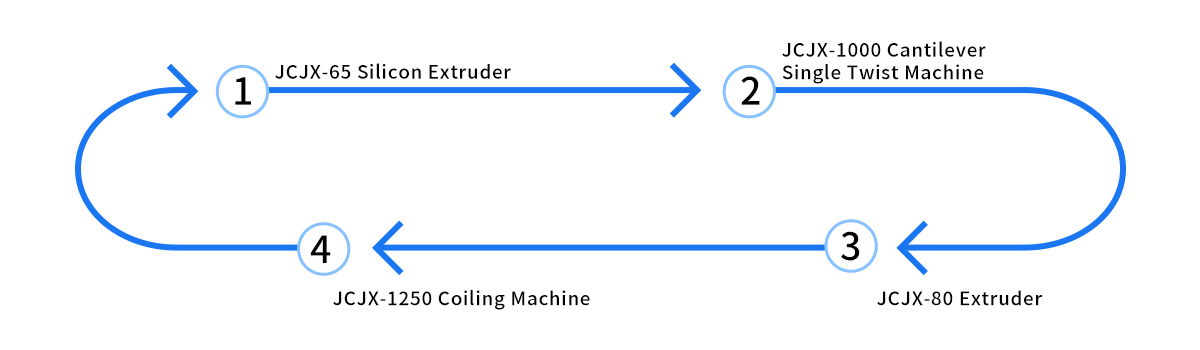

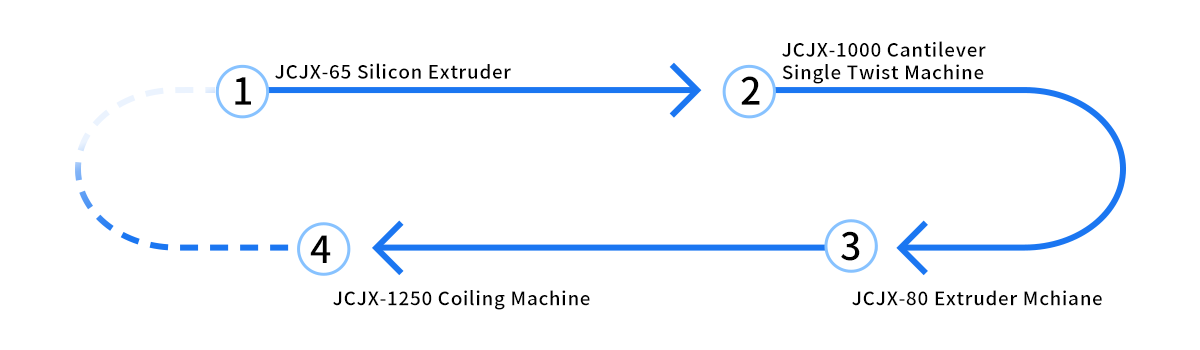

Há um total de quatro linhas de produção e os detalhes são os seguintes:
1. Extrusora de silício JCJX-65 Extrusão do fio central
2. Máquina de torção única cantilever JCJX-1000 Torção do fio central
3. Extrusora JCJX-80 Extrusão de bainha
4. Máquina de enrolamento JCJX-1250 Enrolando

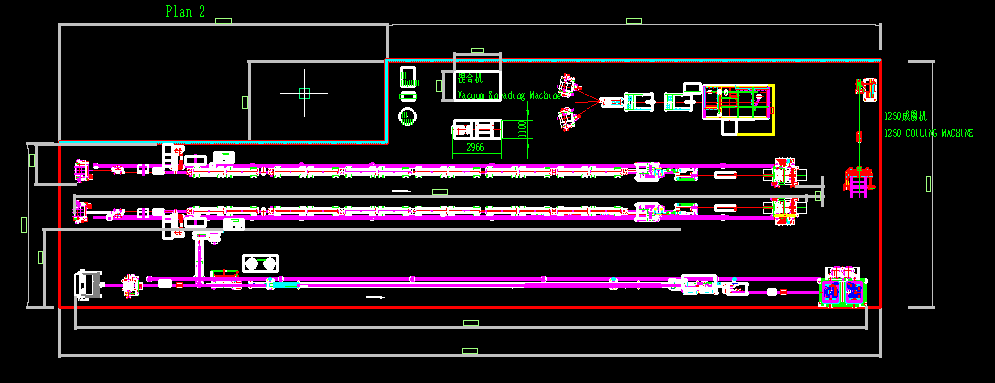

Desenhos de planejamento de fábrica do cliente
está comprometida com o desenvolvimento da indústria de equipamentos de fabricação de cabos desde sua criação em 1990. Somos uma empresa profissional que fabrica vários tipos de equipamentos de fabricação de fios e cabos, como trefiladeiras, máquinas de torção, máquinas extrusoras, máquinas de enrolamento e embalagem, máquinas de torcer, máquinas de recozimento e estanhagem e outras máquinas de fabricação de fios e cabos relacionadas.

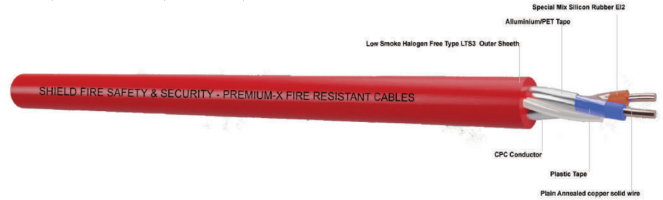

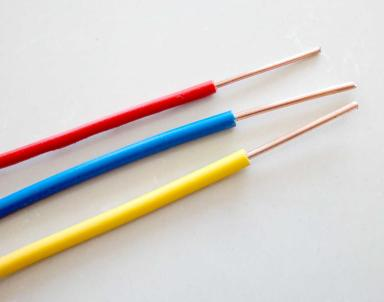

Recentemente, nossa empresa alcançou com sucesso um acordo de cooperação com um cliente nos Emirados Árabes Unidos e entregou um plano completo para a produção de uma linha de produção de cabos resistentes ao fogo de 2 núcleos de 1,5 a 2,5 metros quadrados. Durante o processo de aceitação, o cliente reconheceu altamente o desempenho mecânico, a qualidade e vários serviços pós-venda de nossa empresa, e espera uma maior cooperação com a Jiacheng Technology no futuro.
Processo da linha de produção:
Todo o plano de planejamento

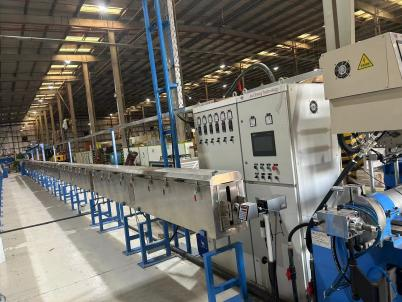

Extrusora de silício JCJX-65
Aplicando-se a todos os tipos de cabos de borracha de silicone de alta temperatura e bainhas de alta temperatura.
1. Controle de tela de toque PLC, ajuste e monitoramento de parâmetros de toda a linha de produção.
2. Parafuso e cilindro usados em borracha de silicone, cruzeta e matrizes para evitar vulcanização interna.
3. Borracha de silicone usada evitando ajuste da matriz, controle automático do sistema de resfriamento de água ou controle manual.
4. Com sistema de feedback de teste de precisão para garantir um diâmetro de fio preciso, de modo a reduzir custos.
| Modelooo | JCJX-45 | JCJX-70 | JCJX-90 | JCJX-120 |
| Potência principal da máquina (kw) | 11 | 22 | 37 | 45 |
| Capacidade de extrusão (kg/h) | 30 | 80 | 135 | 260 |
| Diâmetro do parafuso (mm) | φ45 | Φ70 | φ90 | φ120 |
| Relação L/D do parafuso | 12:1 | 14:1 | 14:1 | 14:1 |
| Tamanho da bobina de pagamento (mm) | φ300-400 | Φ400-630 | φ400-630 | φ1000-1200 |
| Tamanhos de condutores (mm) | φ0,2-3,0 | Φ1,5-6,0 | φ2,1-10 | φ5,0-15 |
| Tamanhos de cabos acabados (mm) | φ0,8-5,0 | Φ1,8-8,0 | φ3,0-12 | φ8,0-20 |
| Comprimento do tanque de vulcanização (m) | 12 | 16 | 24 | 24 |
| Potência de aquecimento | Seção 36kw | Seção 48kw | Seção 72kw | Seção 84kw |
| Motor de tração (kw) | 2.2 | 4 | 7.5 | 11 |
| Velocidade de produção (m/min) | 10-200 | 10-200 | 4-40 | 4-40 |
| Tamanhos de bobina de recolhimento (mm) | Φ400-500 | Φ400-630 | φ1250-1600 | φ1250-2000 |

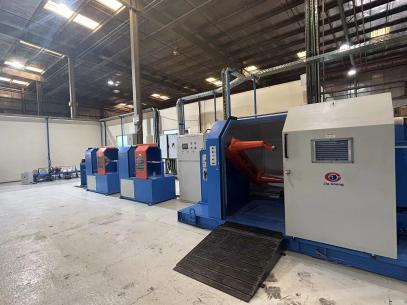

Máquina de torção única cantilever JCJX-1000
Ele é usado para todos os tipos de cabos e embalagens e também para todos os tipos de condutores macios e cabos de computador, cabos de controle de cabos ruber como KVVRP, KVVR, RVV, KVV.
1) Mais estabilidade, alta eficiência de produção, baixo ruído e fácil operação.
2) Pode torcer cabos e fios de cobre.
3) Torcer e embrulhar ao mesmo tempo.
| Modelooo | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Diâmetro da bobina de pagamento (mm) | Φ400-Φ500-Φ630 |
| Diâmetro da bobina de recolhimento (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Diâmetro do fio aplicável (mm) | Φ0,6-3,0 | Φ1,0-5,0 |
| Potência do motor principal (kw) | 11 | 15 | 15 | 20 |
| Máx. diâmetro de disposição (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Passo de torção (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Nº de rotação (r/min) | 1000 | 800 | 600 | 550 |
| Tensão de absorção | Tensão pneumática |
| Estilo de travessia | Regulação contínua, de acordo com a velocidade de rotação da bobina e movimento alternativo |
| Distância percorrida (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Direção de torção | Designação livre de direção S ou Z |
| Tipo de embalagem | Envoltório central ou lateral |

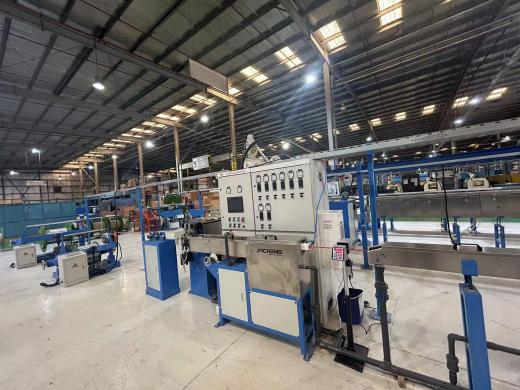

Extrusora JCJX-80
É usado para isolamento de fios e cabos com PVC, LDPE, NYLON, TPU. Também pode ser equipamento com cruzeta de coextrusão tripla e dupla camada.
1. A linha de produção consiste em: pagamento, máquina principal, gabinete principal, calha fixa, calha móvel, acumulador, tração, recolhimento, testador de faísca.
2. Peças opcionais: pagamento ativo de, pré-aquecedor, máquina de pó, medidor de laser para teste de diâmetro, parafuso LSZH, bobina simples e dupla, máquina de enrolamento e embalagem.
3. Característica: design preciso do parafuso, durável, sem muco, não tira o cromo, muda de cor rapidamente, com alta capacidade, alta qualidade, a concentricidade do fio é superior a 90%, com alta precisão ± 0,03. Com controle PLC com tela de toque, fácil operação, mais hommização.
| Tipo | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Diâmetro do parafuso (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Relação L/D do parafuso | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Capacidade de extrusão (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Capacidade de extrusão (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Capacidade de extrusão (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Potência do motor principal | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Potência total | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diâmetro finalizado (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Tamanho da bobina de pagamento (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Poder de recompensa | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Tipo de unidade de transporte | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Lagarta | Capastan Lagarta |
| Potência da unidade de transporte | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Comprimento do acumulador (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Tamanho da bobina de recolhimento (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Poder de absorção | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Velocidade da linha (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensão(m) (C*L*A) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Peso (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

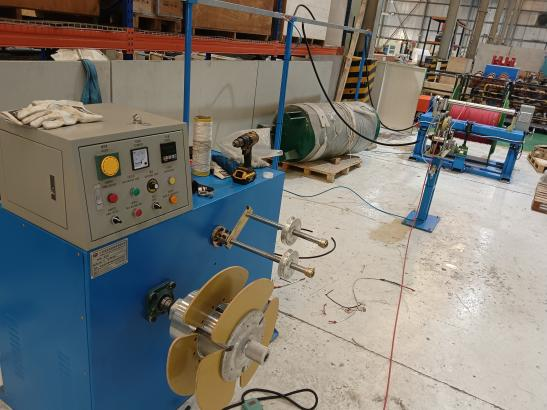

Máquina de enrolamento JCJX-1250
É usado principalmente para enrolar longos rolos de fios ou cabos em bobinas para facilitar a embalagem, transporte e uso subsequentes.
Recurso:
1. A tensão automática pode controlar a unidade de pagamento, os fios são dispostos perfeitamente na bobina.;
2. Adotando o conjunto de pagamento automático, o fio de pagamento está em ordem.
3. Alta eficiência, geralmente, produz 700 em 8 horas, levante três vezes.
| Modelooo | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| Faixa de fios aplicável | 0,5-6mm2 | 10-70mm2 | 10-240mm2 |
| Atravessando a tensão | Automaticamente |
| Velocidade do motor principal | 0-600 rpm | 0-300 r/min | 0-300 r/min |
| Carregando o tipo de bobina | Tipo alavanca | Tipo elétrico | Tipo elétrico |
| Modelo de bibbin de pagamento | Φ400-630mm | Φ800-1250mm | Φ1000-1600mm |
| Modelo de toque | Externo Diâmetro .≤320 mm Diâmetro Interno. 120mm Largura30-100mm | Diâmetro Externo≤600mm Diâmetro Interno. 200300mm Largura60-150mm 150-200mm | 50-250 |
| Poder | 2,2 kW | 3 kW | 4kw |
| Estrutura do contador do medidor | Tipo of wheel pressure | Tipo roda dupla com pressão de ar | Roda dupla tipo com pressão de ar |
| Tipo de indução/ Precisão de medição | Codificador rotativo/0,5% | Codificador rotativo/0,5% | Codificador rotativo/0,5% |
